HK-ESGU机组控制器
产品概述：
HK-ESGU 作为 EMS 和储能机组的连接桥梁、通过 LAN 接口向上连接 EMS, 通过 EtherCAT 实时总线向下连接 PCS 进行实时功率控制，通过 MODBUS/CAN/ 干接点等方式采集、存储包括但不限于：电池信息，配电开关状态，综保信息，变压器、消防等动环信息、其他仪表信息等数据， 一总线上传 EMS。HK-ESGU 采集汇聚组内所有 PCS 数据，根据相关转换依据合并为单台 PCS 模型，以单 PCS 状态量上传储能机组状态至 EMS。HK-ESGU 接收 EMS 总调度，同时根据采集到的 PCS、BMS 信息，实时分配每个PCS 的有功和无功调节量，再将每个PCS 的调节量同时下发给各 PCS。
产品特点：

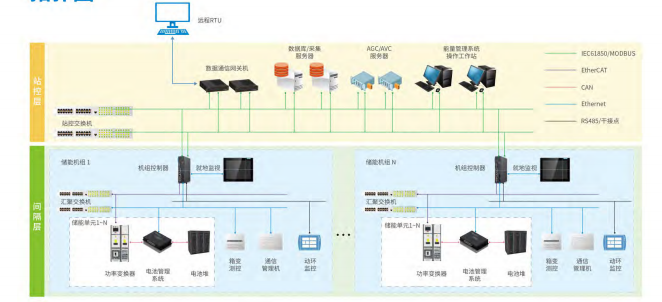

拓扑图：
|
参数表 |
HEM1000-EC64-UF |
HCCU1000-EC64-UF |
||
|
数据采样 |
交流电流 |
采样精度 |
/ |
0.2% |
|
通道数 |
/ |
≥6 |
||
|
交流电压 |
采样精度 |
|
0.2% |
|
|
通道数 |
|
≥6 |
||
|
模拟量输入(4mA-20mA) |
采样精度 |
0.1% |
0.1% |
|
|
通道数 |
≥6 |
≥6 |
||
|
功率测量精度 |
/ |
0.5% |
||
|
频率测量精度 |
|
0.005Hz |
||
|
数字量输入DI数量 |
选配 |
选配 |
||
|
接点输出(DO无源接点)数量 |
选配 |
选配 |
||
|
通信周期 |
64台PCS 1ms |
64台ESGU 1ms |
||
|
同步抖动 |
<1μs |
<1μs |
||
|
控制指令 时间精度 |
一次调频动作时间 |
|
≤20ms |
|
|
动态无功调压动作时间 |
/ |
≤10ms |
||
|
AGC/AVC调节指令执行时间 |
≤10ms |
≤10ms |
||
|
主机\备机切换时间 |
/ |
≤10ms |
||
|
通讯接口 |
LAN/CAN/RS485/USB |
|||
|
与CCU/EMS系统通讯 |
通信协议 |
IEC104/Modbus(TCP、RTU)/IEC61850/EtherCAT |
||
|
接口方式及数量 |
2路 |
2路 |
||
|
与PCS/ESGU通讯 |
通信协议 |
EtherCAT |
EtherCAT |
|
|
接口方式及数量 |
2路 |
2路 |
||
|
就地监控系统尺寸 |
10寸 |
10寸 |
||
|
主控柜尺寸 |
600*600*1600mm(宽*深*高) |
800*600*1600mm(宽*深*高) |
||
|
控制电源 |
220V*3A |
220V*5A |
||
